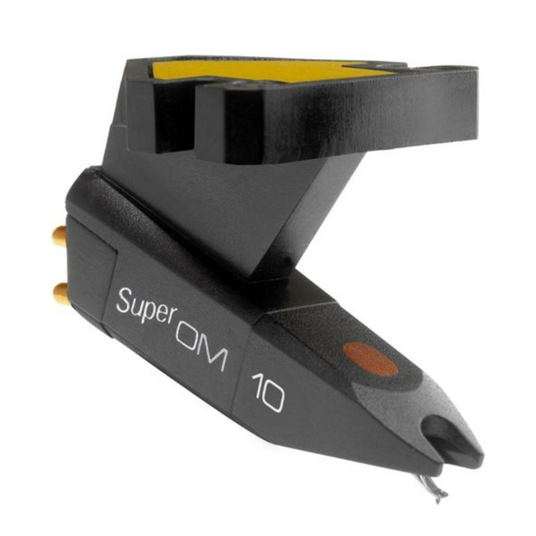

OM Super 10, 20, 30 and 40 technical data
OM Super 10, 20, 30 and 40 technical data
| Technical data | OM Super 10 | OM Super 20 | OM Super 30 | OM Super 40 |
| Output voltage at 1000 Hz, 5cm/sec. | > 4 mV | > 4 mV | > 4 mV | > 4 mV |
| Channel balance at 1 kHz | < 1,5 dB | < 1,5 dB | < 1,0 dB | < 1,0 dB |
| Channel separation at 1 kHz | > 22 dB | > 25 dB | > 25 dB | > 25 dB |
| Frequency response | 20-20,000Hz +3/-1 dB | 20-20,000Hz +2/-1 dB | 20-20,000Hz +2/-0 dB | 20-20,000Hz +2/-1 dB |
| Frequency range | 20-24,000Hz | 20-27,000Hz | 20-29,000Hz | 20-30,000Hz |
| Tracking ability (315Hz, lateral) | > 70 µm | > 80 µm | > 90 µm | > 95 µm |
| Compliance, dynamic (lateral) | 25 µm/mN | 25 µm/mN | 25 µm/mN | 25 µm/mN |
| Stylus type | Elliptical | Nude Elliptical | Nude Fine Line | Nude FG 70 |
| Stylus tip radius | r/R 8/18 µm | r/R 8/18 µm | r/R 8/40 µm | r/R 5/70 µm |
| Tracking force range | 1,25-1,75 g | 1,25-1,75 g | 1,25-1,75 g | 1,25-1,75 g |
| Recommended tracking force | 1,5 g | 1,5 g | 1,5 g | 1,5 g |
| Tracking angle (vertical) | 20° | 20° | 20° | 20° |
| Internal impedance, DC resistance | 1 kOhm | 1 kOhm | 1 kOhm | 1 kOhm |
| Internal inductance | 580 mH | 580 mH | 580 mH | 580 mH |
| Recommended load resistance | 47 kOhm | 47 kOhm | 47 kOhm | 47 kOhm |
| Recommended load capacitance | 200 - 500 pF | 200-500 pF | 200-500 pF | 200-500 pF |
| Cartridge weight including weight plate | 5 g | 5 g | 5 g | 5 g |
| Cartridge weight without weight plate | 2,5 g | 2,5 g | 2,5 g | 2,5 g |
